Pengertian, Jenis - Jenis dan Bagian - Bagian Avometer atau Multimeter



DUNIA PEMBANGKIT LISTRIK - Avometer merupakan gabungan dari 3 macam alat ukur yaitu Amperemeter, Voltmeter dan Ohm meter. Jadi, avometer merupakan alat yang dapat digunakan untuk mengukur arus, tegangan dan hambatan dalam satu alat.

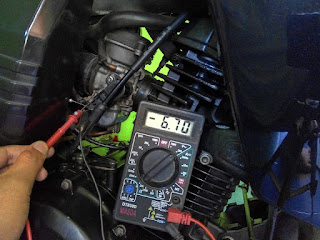

Pengukuran Dengan Avometer Digital

AMPEREMETER

Pada perangkat avometer, amperemeter berfungsi untuk mengukur arus listrik pada suatu rangkaian. Biasanya untuk arus dc (searah) yang kecil misalnya pengukuran perangkat elektronika. Untuk arus ac (bolak-balik) yang besar biasanya menggunakan tang amper (clamp meter).

VOLT METER

Pada perangkat avometer, volt meter berfungsi untuk mengukur besarnya teganga pada listrik ac maupun dc.

OHM METER

Pada perangkat avometer, ohm meter berfungsi untuk mengukur resistansi atau hambatan pada komponen - komponen elektronika.



BAGIAN - BAGIAN AVOMETER

Bagian-bagian Avometer

1. Scale (Skala Maksimum) : batas nilai tertinggi pada panel. Skala maks. mengukur resistensi atau hambatan, nilainya dari kanan ke kiri sedangkan skala maks. pengukuran arus, tegangan AC ataupun DC nilainya dari kiri ke kanan.

2. Jarum (Jarum Pointer) : menunjukan nilai skala pengukuran sesuai dengan komponen yang telah diukur

3. Pengenolan Jarum (Zero Correction) : untuk mengenolkan jarum pada posisi kiri dalam mengukur arus dan tegangan

4. Ohm Adjust (Pengatur Skala Ohm) : untuk mengenolkan jarum saat melakukan pengukuran hambatan

5. Range Selector : untuk memilih range atau batasan arus, tegangan maupun hambatan yang akan diukur.

Batas ukur (BU) merupakan nilai maksimal yang bisa diukur oleh multimeter. Ada 4 batas ukur antara lain sebagai berikut :

Batas Ukur (BU)

- Paling kiri atas blok selektor DC Volt
- Paling kanan atas blok selektor AC Volt
- Bawah kanan tertulis Ohm untuk mengukur resistensi
- Kiri bawah tertulis DC mA untuk mengukur arus DC
Baca juga : Sepenting Apakah Sistem Grounding Itu?

6. Cermin (Mirror) : sebagai acuan dalam melakukan pengukuran yang ditunjukkan oleh jarum meter.

7. Measuring Terminal / Probe (+/-) : kontektor yang menghubungkan avo meter dengan apa yang akan diukur. Probe terdiri dari probe positif (warna merah) dan probe negatif (warna hitam)


JENIS - JENIS AVOMETER

a. Avo meter Analog

Avometer Analog

Biasanyan untuk membaca hasil pengukuran kita melihat jarum petunjuk pada skema. Tetapi, skala petunjuk nilainya terbatas sehingga pada selection poin dapat sekitar 5 tingkatan pengukuran. Misalnya pada DCV ada 0,30 lalu 3,0 lalu 10 hingga 1000 jika pilih selction 10 maka hasil yang ditunjukan jarum penunjuk harus dikalikan 10 begitupula dengan selection lainnya.

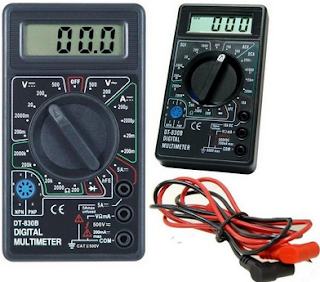

b. Avo meter digital

Avometer Digital

Jenis ini merupakan bentuk modern dari avo meter lainnya. Disisi lain lebih mudah dalam pembacaan hasil pengukuran dan hasil pengukuran akan langsung tertera pada layar serta hasilnya lebih akurat.
