Pengertian Dan Jenis - Jenis Elektroda (Kawat Las)

DUNIA PEMBANGKIT LISTRIK - Pada kesempatan ini duniapembangkitlistrik.com akan melanjutkan membahas mengenai las listrik tetapi pada kali ini kami akan membahas mengenai klasifikasi elektroda. Baiklah, berikut penjelasannya. Selamat membaca.


Jenis - Jenis Elektroda


PENGERTIAN ELEKTRODA

Elektroda atau sering disebut juga kawat las merupakan benda yang digunakan untuk melakukan pengelasan listrik.

KLASIFIKASI ELEKTRODA

Klasifikasi Elektroda

Elektroda baja lunak dan baja paduan rendah untuk las busur listrik manurut klasifikasi AWS (American Welding Society) dinyatakan dengan tanda E XXXX yang artInya sebagai berikut :
- E     : menyatakan elaktroda busur listrik
- XX (dua angka)   : sesudah E menyatakan kekuatan tarik deposit las dalam ribuan Ib/in2 lihat table.
- X (angka ketiga) : menyatakan posisi pangelasan.
- angka 1 untuk pengelasan segala posisi. angka 2 untuk pengelasan posisi datar di bawah tangan
- X (angka keempat) menyataken jenis sela­put dan jenis arus yang cocok dipakai un­tuk pengelasan lihat table.

MACAM - MACAM ELEKTRODA

1.  Elektroda Berselaput

Elektroda berselaput yang dipakai pada Ias busur listrik mempunyai perbedaan komposisi selaput maupun kawat Inti. Pelapisan fluksi pada kawat inti dapat dengah cara destrusi, semprot atau celup. Ukuran standar dia­meter kawat inti dari 1,5 mm sampai 7 mm dengan pan­jang antara 350 sampai 450 mm. Jenis-jenis selaput fluksi pada elektroda misalnya selulosa, kalsium karbonat (Ca C03), titanium dioksida (rutil), kaolin, kalium oksida mangan, oksida besi, serbuk besi, besi silikon, besi mangan dan sebagainya dengan persentase yang berbeda-beda, untuk tiap jenis elektroda.Tebal selaput elektroda berkisar antara 70% sampai 50% dari diameter elektroda tergantung dari jenis selaput. Pada waktu pengelasan, selaput elektroda ini akan turut mencair dan mengh

asilkan gas CO2 yang melindungi cairan las, busur listrik dan sebagian benda kerja terhadap udara luar. Udara luar yang mengandung O2 dan N akan dapat mempengaruhi sifat mekanik dari logam Ias. Cairan selaput yang disebut terak akan terapung dan membeku melapisi permukaan las yang masih panas.

2. Elektroda Baja Lunak

Dan bermacam-macam jenis elektroda baja lu­nak perbedaannya hanyalah pada jenis selaputnya. Sedang kan kawat intinya sama.

- E 6010 dan E 6011

Elektroda ini adalah jenis elektroda selaput selulosa yang dapat dipakai untuk pengelesan dengan penembusan yang dalam. Pengelasan dapat pada segala posisi dan terak yang tipis dapat dengan mudah dibersih­kan. Deposit las biasanya mempunyai sifat sifat mekanik yang baik dan dapat dipakai untuk pekerjaan dengan peng­ujian Radiografi. Selaput selulosa dengan kebasahan 5% pada waktu pengelasan akan menghasilkan gas pelindung. E 6011 mengandung Kalium untuk mambantu menstabil­kan busur listrik bila dipakai arus AC

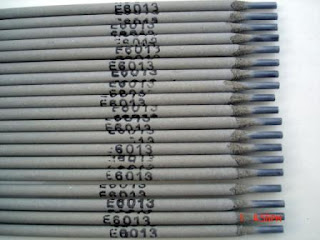

-,E 6012 dan E 6013

Kedua elektroda ini termasuk jenis selaput rutil yang dapat manghasilkan penembusan sedang. Keduanya dapat dipakai untuk pengelasan segala posisi, tetapi ke­banyakan jenis E 6013 sangat baik untuk posisi pengeles­an tegak arah ke bawah. Jenis E 6012 umumnya dapat di­pakai pada ampere yang relatif lebih tinggi dari E 6013. E 6013 yang mengandung lebih benyak Kalium memudah­kan pemakaian pada voltage mesin yang rendah. Elektroda dengan diameter kecil kebanyakan dipakai untuk pangelasan pelat tipis.

- E 6020

Elektroda jenis ini dapat menghasilkan penem­busan las sedang dan teraknya mudah dilepas dari lapisan las. Selaput elektroda terutama mengandung oksida besi dan mangan. Cairan terak yang terlalu cair dan mudah mengalir menyulitkan pada pengelasan dengan posisi lain dari pada bawah tangan atau datar pada las sudut.

3. Elektroda dengan Selaput Serbuk Besi

Selaput elektroda jenis E 6027, E 7014. E 7018. E 7024 dan E 7028 mengandung serbuk besi untuk meningkatkan efisiensi pengelasan. Umumnya selaput elek­troda akan lebih tebal dengan bertambahnya persentase serbuk besi. Dengan adanya serbuk besi dan bertambah tebalnya selaput akan memerlukan ampere yang lebih tinggi.

4. Elektroda Hydrogen Rendah

Selaput elektroda jenis ini mengandung hydrogen yang rendah (kurang dari 0,5 %), sehingga deposit las juga dapat bebas dari porositas. Elektroda ini dipakai untuk pengelasan yang memerlukan mutu tinggi, bebas porositas, misalnye untuk pengelasan bejana dan pipa yang akan mengalami tekanan. Jenis-jenis elektroda hydrogen rendah misalnya E 7015, E 7016 dan E 7018.

Baca juga : Pengertian Tespen Dan Cara Menggunakan Tespen Dengan Benar


5. Elektroda Untuk Besi Tuang

Elektroda yang dipekai untuk mengelas besi tuang adalah sebagei berikut :
- elektroda baja
- elektroda nikel
- elektrode perunggu
- elektroda besi tuang

Elektroda nikel

Elektroda jenis ini dipakai untuk mengelas besi tuang, bila hasil las masih dikerjakan lagi dengan mesin. Elektroda nikel dapat dipakai dalam sagala posisi pengelasan. Rigi-rigi las yang dihasilkan elektroda ini pada besi tuang adalah rata dan halus bila dipakai pada pesawat las DC kutub terbalik. Karakteristik elektroda nikel dapat dilihat pada tabel dibawah ini.

Elektroda baja

Elektroda jenis ini bila dipakai untuk mengelas besi tuang akan menghasilkan deposit las yang kuat se­hingga tidak dapat dikerjakan dengan mesin. Dengan demikian elektroda ini dipakai bila hasil las tidak di­kerjakan lagi. Untuk mengelas besi tuang dengan elektroda baja dapat dipakai pesawat las AC atau DC kutub terbalik.

Elektroda perunggu

Hasil las dengan memakai elektroda ini tahan ter­hadap retak, sehingga panjang las dapat ditambah. Kawat inti dari elektroda dibuat dari perunggu fosfor dan diberi selaput yang menghasilkan busur stabil.

Elektroda dengan Hydrogen rendah

Elektroda jenis ini pada dasarnya dipakai untuk baja yang mengandung karbon kurang dari 1,5%. Tetapi dapat juga dipakai pada pengelasan besi tuang dengan hasil yang baik. Hasil lasnya tidak dapat dikerjakan dengan mesin.

6. Elektroda Untuk Aluminium.

Aluminium dapat dilas listrik dengan elektroda yang dibuat dari logam yang sama. Pemilihan elektroda aluminium yang sesuai dengan pekerjaan didasarkan pada tabel keterangan dari pabrik yang membuatnya. Elektroda aluminium AWSASTM AI-43 untuk las busur listrik adalah dengan pasawat las DC kutub terbalik dimana pemakaian arus dinyatakan dalam tabel berikut

7. Elektroda untuk palapis Keras

Tujuan pelapis keras dari segi kondisi pemakaian yaitu agar alat atau bahan tahan terhadap kikisan, pukulan dan tahan aus. Untuk tujuan itu maka Elektroda untuk pelapis keras dapat diklasifikasikan dalam tiga macam yaitu : elektroda tahan kikisan, elektroda tahan pukulan dan elektroda tahan aus.

Elektroda tehan kikisan.

Elektroda jenis ini dibuat dari tabung chrom karbida yang diisi dengan serbuk-serbuk karbida. Elektroda dengan diameter 3,25 mm - 6,5 mm dipakai peda pesawat las AC atau DC kutub terbalik.

Elektroda ini dapat dipakai untuk pelapis keras permukaan pada sisi potong yang tipis, peluas lubang dan beberapa type pisau.

Elektroda tahan pukulan.

Elektroda ini dapat dipakai pada pesawat las AC atau DC kutub terbalik. Dipakai untuk pelapis keras bagian pemecah dan palu.

Elektroda tahan keausan.

Elektroda ini dibuat dari paduan-paduan non ferro yang mengandung Cobalt, Wolfram dan Chrom. Biasanya dipakai untuk pelapis keras permukaan katup buang dan dudukan katup dimana temperatur dan keausan sangat tinggi.


Demikian pembahasan mengenai pengertian, klasifikasi dan jenis - jenis elektroda. Semoga bermanfaat.
