Cara Sederhana Dan Cepat Kalibrasi Control Valve Fisher

DUNIA PEMBANGKIT LISTRIK - Pada kesempatan kali ini duniapembangkitlistrik.com akan membahas mengenai cara sederhana dan cepat kalibrasi control valve fisher. Baiklah, berikut penjelasannya. Selamat membaca.

Control Valve Fisher

Ada 3 kegiatan saat Control Valve jenis ini dilakukan Internal check, yaitu:
1. Bench set,
2. Alignment,
3. Calibration.


Persiapan alat:
1. Pressure air regulator 2 kg/cm2
2. Selang/Tubing Plastic 1/4 " plus connector.
3. Proto key set utk kalibrasi Positioner
4. Kunci pas utk mengatur Spring adjustment (bench set)
5. Screw driver.



A. Bench set actuator 3852 Fisher

Bench set adalah mengatur spring untuk melawan lonjakan proses, langkah bench set adalah :
- Sebelumnya ketahui range Bench set nya yang tertera pada name plate.
- Beri supply angin mulai dari 0 PSI untuk mengetahui berapa PSI valve mulai bergerak.
- Kalau starting point belum mendekati yang di inginkan , putar spring adjustment,
naikkan sampai maximum spring range yang tertera di name plat lalu lakukan  test bocoran diapragm.

B. Procedure Alignment Positioner type 3852 FISHER

- Beri supply  9 PSI pada input instrument positioner.
- Posisikan Flapper di posisi 0 pada beam positioner
- Kendorkan Locknut Nozzle, Putar Nozzle keluar sampai posisi valve menunjukkan 50% pada Scale serta Link yang menghubungkan positioner dengan stem actuator posisi sudutnya 90 derajat.
- Kencangkan locknut Nozzle.
- Letakkan Flapper pada posisi Direct, posisi valve harus tetap 50%,kalau tidak adjust Pivot Bellows’ mengendorkan locknutnya terlebih dahulu.
- Letakkan Flaver pada posisi Reverse,posisi valve harus tetap 50%,kalau tidak adjust Pivot yg berada di atas Nozzle, dengan mengendorkan locknutnya terlebih dahulu
- Ulangi langkah 7 & 8 sampai Alignment benar-benar sesuai lalu kencangi semua nut kontra pada Pivot.

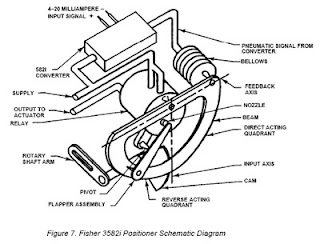

Positioner type 3852 FISHER


C. LANGKAH  KALIBRASI

- Beri supply udara 3 PSI ,Valve harus posisi 0% kalau tidak adjust zero melalui pivot, naikkan pelan pelan utk mengetahui starting point sambil lihat Pressure gauge Output yg ke actuator pada Positioner bila ada pergerakan naik berarti output udara sudah masuk ke actuator maka itulah starting pointnya.

adjustment screw flapper

- Beri signal 90% valve harus posisi 90% scale kalau tidak atur adjustment screw flapper (lihat gambar diatas)
- Ulang step 2 & 3 sampai benar-benar sesuai scale
- Setelah di tes pergerakan 10% dan 90% Kemudian yakinkan pergerakkan Valve 0%,25%,50%,75%,100%.


Demikian pembahasan mengenai cara sederhana dan cepat kalibrasi pada control valve fisher. Semoga bermanfaat bagi semua.
