Apa Itu Resistance Temperature Detector (RTD)?

DUNIA PEMBANGKIT LISTRIK - Pada kesempatan kali ini duniapembangkitlistrik.com akan membahas mengenai RTD atau singkatan dari Resistance Temperature Detector. Untuk lebih jelasnya, simak pembahasan dibawah ini.

RTD (RESISTANCE TEMPERATURE DETECTOR)

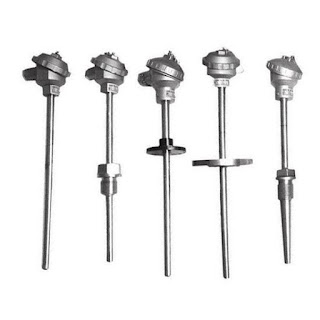

RTD yang merupakan singkatan dari Resistance Temperature Detector adalah sensor suhu yang pengukurannya menggunakan prinsip perubahan resistansi atau hambatan listrik logam yang dipengaruhi oleh perubahan suhu. RTD adalah salah satu sensor suhu yang paling banyak digunakan dalam otomatisasi dan proses kontrol.

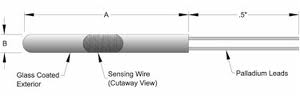

Pada tipe elemen wire-wound atau tipe standar, RTD terbuat dari kawat yang tahan korosi, yang dililitkan pada bahan keramik atau kaca, yang kemudian ditutup dengan selubung probe sebagai pelindung. Selubung probe ini biasanya terbuat dari logam inconel (logam dari paduan besi, chrom, dan nikel). Inconel dipilih sebagai selubung dari RTD karena tahan korosi dan Ketika ditempatkan dalam medium cair atau gas, selubung inconel cepat dalam mencapai suhu medium tersebut. Antara kawat RTD dan selubung juga terdapat keramik (porselen isolator) sebagai pencegah hubung pendek antara kawat platina dan selubung pelindung.

Perhatikan gambar dibawah ini.


Sedangkan jenis logam untuk kawat dari RTD umumnya adalah platina. Kawat RTD biasanya juga terbuat dari tembaga dan nikel. Namun platina adalah bahan yang paling umum digunakan, karena memiliki tingkat akurasi yang lebih baik dan rentang suhu yang lebih luas.

Bagaimana prinsip kerja RTD?

Ketika suhu elemen RTD meningkat, maka resistansi elemen tersebut juga akan meningkat. Dengan kata lain, kenaikan suhu logam yang menjadi elemen resistor RTD berbanding lurus dengan resistansinya.

Elemen RTD biasanya ditentukan sesuai dengan resistansi mereka dalam ohm pada nol derajat celcius (0⁰ C). Spesifikasi RTD yang paling umum adalah 100 Ω (RTD PT100), yang berarti bahwa pada suhu 0⁰ C, elemen RTD harus menunjukkan nilai resistansi 100 Ω.

Dalam prakteknya, arus listrik akan mengalir melalui elemen RTD (elemen resistor) yang terletak pada tempat atau daerah yang mana suhunya akan diukur. Nilai resistansi dari RTD kemudian akan diukur oleh instrumen alat ukur, yang kemudian memberikan hasil bacaan dalam suhu yang tepat, pembacaan suhu ini didasarkan pada karakteristik resistansi yang diketahui dari RTD.

Elemen sensor RTD mempunyai dua tipe konfigurasi yang paling umum, yaitu :

1. Wire-wound



Seperti yang dijelaskan pada sebelumnya, wire-wound merupakan tipe elemen yang terdiri dari kumparan kawat logam (platina) yang melilit keramik atau kaca, yang ditempatkan atau ditutup dengan selubung probe sebagai pelindung.

2. Thin-film


Thin-film merupakan tipe elemen RTD yang terdiri dari lapisan bahan resistif yang sangat tipis (umumnya platina), yang diletakkan pada substrat keramik yang kemudian dilapisi dengan epoxy atau kaca sebagai segel atau pelindungnya.

RTD memiliki 3 macam konfigurasi koneksi kabel yaitu: 2 wire, 3 wire, dan 4 wire RTD.

Sama halnya seperti platina, Tembaga (kabel) juga memiliki nilai resistansi. Resistansi sepanjang kabel tembaga ini dapat berdampak pada pengukuran resistansi yang dilakukan oleh instrumen alat ukur. RTD 2 kabel (2 wire) praktis tidak memiliki perhitungan resistansi yang terkait dengan kabel tembaga, sehingga mengurangi keakuratan pengukuran elemen sensor suhu RTD. Akibatnya RTD 2 wire umumnya hanya digunakan untuk kebutuhan pengukuran suhu perkiraan saja.

RTD 3 kabel (3 wire) adalah spesifikasi yang paling umum yang biasa digunakan pada aplikasi-aplikasi di industri. RTD 3 wire menggunakan rangkaian pengukuran jembatan wheatstone untuk mengkompensasi nilai resistansi kabel.

Perhatikan gambar di bawah ini.


Dalam konfigurasi RTD 3 wire ini, kabel “A” dan “B” harus memiliki kedekatan atau panjang yang sama. Panjang kabel ini sangat berarti karena tujuan dari jembatan wheatstone adalah untuk membuat impedansi dari kabel A dan B. Dan kabel C berfungsi sebagai pembawa arus yang sangat kecil.

RTD 4 kabel (4 wire) adalah konfigurasi yang paling akurat dari yang lainnya. Karena dalam RTD 4 kabel ini dapat sepenuhnya mengkompensasi resistansi dari kabel, tanpa perlu memberikan perhatian khusus pada panjang masing – masing kabel.

Kelebihan dan kekurangan RTD bila dibandingkan dengan Thermocouple

- Rentang pengukuran: RTD dapat mengukur suhu hingga 1000⁰ C, akan tetapi sulit mendapatkan pengukuran yang akurat dari RTD dengan suhu diatas 400⁰ C. Termokopel dapat mengukur suhu sampai 1700⁰ C. Umumnya RTD digunakan pada suhu dibawah 850⁰ C, dan bila suhu diatas 850⁰ C biasanya menggunakan termokopel. Pengukuran suhu di industri biasanya 200⁰ C sampai 400⁰ C, sehingga RTD mungkin menjadi pilihan terbaik dalam kisaran suhu tersebut.

- Waktu respon (response time): RTD mempunyai respon yang cepat terhadap perubahan suhu akan tetapi kemampuan termokopel dalam  merespon suhu jauh lebih cepat.

- Getaran (vibration): termokopel tidak terpengaruh terhadap getaran, sedangkan RTD terpengaruh bila ada getaran atau goncangan, sehingga bila RTD diperlukan maka RTD thin-film biasa digunakan karena RTD thin-film lebih tahan terhadap getaran bila dibandingkan dengan RTD standar.

- Pemanasan sendiri (self-heating): sebuah RTD terdiri dari kawat atau pelapis yang sangat halus dan membutuhkan tegangan dari power supply, sedangkan termokopel tidak memerlukan. Meskipun arus yang diperlukan hanya sekitar 1 mA sampai 10 mA, hal ini dapat menyebabkan elemen platina RTD “memanas”. Sehingga mempengaruhi tingkat akurasi pengukuran. Hal ini mungkin terjadi bila kabel ekstensi panjang digunakan, sehingga daya yang lebih besar mungkin diperlukan untuk mengatasi hambatan atau resistansi kabel, dan hal ini mengakibatkan masalah pemanasan sendiri (self-heating) meningkat.

- Akurasi pengukuran: secara umum RTD lebih akurat daripada termokopel. RTD menghasilkan akurasi hingga 0,1⁰ C sedangkan termokopel hanya 1⁰ C.

- Stabilitas: stabilitas jangka panjang dari RTD sangat baik, yang berarti pembacaan yang akan berulang dan stabil dalam waktu yang lama. Sedangkan termokopel cenderung tidak stabil karena EMF yang dihasilkan oleh termokopel dapat berubah dari waktu ke waktu karena oksidasi, korosi, dan perubahan lain dalam sifat metalurgi dari elemen sensor atau penginderaan.

- Harga: meskipun ini bukan masalah teknis tapi mungkin ini penting, termokopel memiliki harga yang jauh lebih murah daripada RTD.

Demikian penjelasan mengenai RTD (Resistance Temperature Detector). Semoga bermanfaat.
