01 September 2018

Jenis - Jenis PMS atau Discconecting Switch | DUNIA PEMBANGKIT LISTRIK

DUNIA PEMBANGKIT LISTRIK - Para pembaca yang budiman, pada kesempatan kali ini duniapembangkitlistrik.com akan mengajak Anda untuk membahas mengenai jenis - jenis discconecting switch. Baiklah, berikut penjelasannya. Selamat membaca.

Discconecting Switch

Pemisah (PMS) atau disconnecting switch adalah sebuah alat yang dipergunakan untuk menyatakan secara visual bahwa suatu peralatan masih tersambung atau sudah bebas dari tegangan kerja. Dari definisi diatas maka dapat diketahui fungsi dari pemisah (PMS) adalah sebuah alat yang dapat menyambung atau memutuskan rangkaian dengan arus yang rendah kurang lebih lima ampere (5A).

Sesuai dengan fungsinya pemisah dibagi menjadi dua yaitu :
- Pemisah Tanah (Pisau Pentanahan)
- Pemisah Peralatan

Sedangkan menurut gerakan dari lengannya pemisah dibagi menjadi lima yaitu:

 1. Pemisah Putar
 2. Pemisah Luncur
 3. Pemisah Siku
 4. Pemisah Engsel
 5. Pemisah Pantograph


1. Pemisah Putar

Saklar pemisah putar memiliki dua buah kontak diam dan dua buah kontak gerak yang dapat berputar pada sumbunya. Model saklar pemisah ini biasanya di letakkan di luar Gardu Induk.

Jenis Pemisah Putar


2. Pemisah Siku

Saklar pemisah siku ini tidak memiliki kontak diam tetapi hanya terdapat dua buah kontak gerak yang gerakannya hanya mempunyai besar sudut 90 derajat. Model saklar pemisah ini biasanya di letakkan di luar Gardu Induk.

Jenis Pemisah Siku



3. Pemisah Engsel

Saklar pemisah engsel ini memiliki satukontak diam dan satu engsel yang dapat membuka ke atas dengan sudut 90 derajat. Saklar pemisah ini gerakannya dari engsel yang biasanya digunakan untuk tegangan menengah 20 kV – 6 kV. Model saklar pemisah ini biasanya di letakkan di luar Gardu Induk.

Jenis Pemisah Engsel

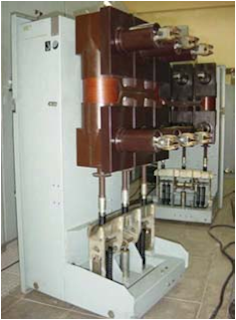

4. Pemisah Luncur

Saklar pemisah luncur ini gerakan kontaknya hanya bergerak keatas dan kebawah saja. Model saklar pemisah ini biasanya berada di dalam kubikel dengan peralatan-peralatan yang lain dan di letakkan di dalam Gardu Induk.

Jenis Pemisah Luncur


5. Pemisah Pantograph

Saklar pemisah pantograph ini mempunyai kontak diam yang terletak pada rel dan kontak gerak yang terpasang pada ujung lengan-lengan pantograph. Model saklar pemisah ini biasanya di letakkan di luar Gardu Induk. Pemisah pantograph biasanya digunakan di jaringan 500 kV.

Jenis Pemisah Pantograph


Demikian penjelasan mengenai jenis - jenis pemisah (discconecting switch). Semoga bisa bermanfaat bagi Anda dan menambah ilmu pengetahuan tentang pemisah (PMS).
