Pengertian, Prinsip Kerja, Karakteristik dan Fungsi Sensor LDR (Light Dependent Resistor)

DUNIA PEMBANGKIT LISTRIK - Pada kesempatan kali ini duniapembangkitlistrik.com akan mengajak Anda untuk membahas mengenai pengertian, prinsip kerja, karakteristik dan fungsi sensor LDR. Apa itu sensor LDR? Baiklah, berikut ini penjelasannya. Selamat membaca.

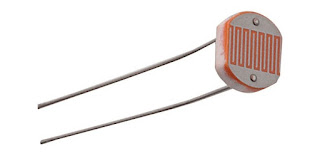

Sensor LDR (Light Dependent Resistor)


PENGERTIAN SENSOR LDR

Sensor LDR (Light Dependent Resistor) adalah salah satu komponen resistor yang nilai resistansinya akan berubah-ubah sesuai dengan intensitas cahaya yang mengenai sensor ini. LDR juga dapat digunakan sebagai sensor cahaya.

Perlu diketahui bahwa nilai resistansi dari sensor ini sangat bergantung pada intensitas cahaya. Semakin banyak cahaya yang mengenainya, maka akan semakin menurun nilai resistansinya. Sebaliknya jika semakin sedikit cahaya yang mengenai sensor (gelap), maka nilai hambatannya akan menjadi semakin besar sehingga arus listrik yang mengalir akan terhambat.


Simbol LDR


PRINSIP KERJA SENSOR LDR

Pada sisi bagian atas LDR terdapat suatu garis atau jalur melengkung yang menyerupai bentuk kurva.Jalur tersebut terbuat dari bahan cadmium sulphida yang sangat sensitiv terhadap pengaruh dari cahaya.Jalur cadmium sulphida yang terdapat pada LDR.Jalur cadmium sulphida dibuat melengkung menyerupai kurva agar jalur tersebut dapat dibuat panjang dalam ruang (area) yang sempit.

Cadmium sulphida (CdS) merupakan bahan semi-konduktor yang memiliki gap energi antara elektron konduksi dan elektron valensi. Ketika cahaya mengenai cadmium sulphida, maka energi proton dari cahaya akan diserap sehingga terjadi perpindahan dari band valensi ke band konduksi. Akibat perpindahan elektron tersebut mengakibatkan hambatan dari cadmium sulphida berkurang dengan hubungan kebalikan dari intensitas cahaya yang mengenai LDR.



KARAKTERISTIK SENSOR LDR

Laju Recovery

Bila sebuah LDR dibawa dari suatu ruangan dengan level kekuatan cahayatertentu kedalam suatu ruangan yang gelap sekali, maka bisa kita amati bahwa nilai resistansi dari LDR tidak akan segera berubah resistansinya pada keadaan ruangan gelap tersebut. Namun LDR tersebut hanya akan bisa mencapai harga dikegelapan setelah mengalami selang waktu tertentu. dan suatu kenaikan nilai resistansi dalam waktu tertentu.

Harga ini ditulis dalam K Ω /detik. untuk LDR type arus harganya lebih besar dari 200 K Ω /detik (selama 20 menitpertama mulai dari level cahaya 100 lux), kecepatan tersebut akan lebih tinggi pada arahsebaliknya, yaitu pindah dari tempat gelap ke tempat terang yang memerlukan waktukurang dari 10 ms untuk mencapai resistansi yang sesuai dengan level cahaya 400 lux.

Respon Spektral

LDR tidak mempunyai sensitivitas yang sama untuk setiap panjang gelombang cahaya yang jatuh padanya (yaitu warna). Bahan yang biasa digunakan sebagai penghantar arus listrik yaitu tembaga, alumunium, baja, emas, dan perak.Dari kelima bahan tersebut tembaga merupakan penghantar yang paling banyak digunakan karena mempunyai daya hantar yang baik.

Sensor ini sebagai pengindera yang merupakan eleman yang pertama-tama menerima energi dari media untuk memberi keluaran berupa perubahan energi.Sensor terdiri berbagai macam jenis serta media yang digunakan untuk melakukan perubahan. Media yang digunakan misalnya: panas, cahaya, air, angin, tekanan, dan lain sebagainya. Sedangkan pada rangkaian ini menggunakan sensor LDR yang menggunakan intensitas cahaya, selain LDR dioda foto juga menggunakan intensitas cahaya atau yang peka terhadap cahaya (photo conductive cell).

Pada rangkaian elektronika, sensor harus dapat mengubah bentuk – bentuk energi cahaya ke energi listrik, sinyal listrik ini harus sebanding dengan besar energi sumbernya.


Diagram Karakteristik Sensor LDR

Pada gambar karakteristik diatas dapat dilihat bila cahaya mengenai sensor maka harga tahanan akan berkurang. Perubahan yang dihasilkan ini tergantung dari bahan yang digunakan serta dari cahaya yang mengenainya.


FUNGSI SENSOR LDR

LDR berfungsi sebagai sebuah sensor cahaya dalam berbagai macam rangkaian elektronika seperti saklar otomatis berdasarkan cahaya yang jika sensor terkena cahaya maka arus listrik akan mengalir (ON) dan sebaliknya jika sensor dalam kondisi minim cahaya(gelap) maka aliran listrik akan terhambat (OFF). LDR juga sering digunakan sebagai sensor lampu penerang jalan otomatis, lampu kamar tidur, alarm, rangkaian anti maling otomatis menggunakan laser, sutter kamera otomatis, dan masih banyak lagi yang lainnya.


Demikian penjelasan mengenai pengertian, prinsip kerja, karakteristik dan fungsi sensor LDR. Semoga dapat bermanfaat bagi kita semua dan menambah pengetahuan tentang sensor LDR (Light Dependent Resistor).
