Pengertian Kapasitor, Tipe Kapasitor, Fungsi Kapasotor, Pemasangan dan Perawatan Kapasitor

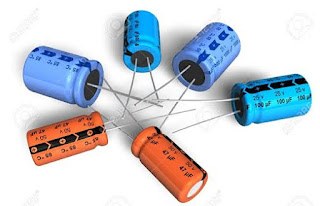

Kapasitor

DUNIA PEMBANGKIT LISTRIK - Pada kesempatan kali ini duniapembangkitlistrik.com akan mengajak Anda untuk membahas mengenai kapasitor. Baiklah, berikut ini penjelasannya. Selamat membaca.


Komponen ini seperti halnya resistor juga termasuk dalam kelompok komponen pasif,yaitu jenis komponen yang bekerja tanpa memerlukan arus panjar.


Jenis-jenis kapasitor ada berbagai macam, diantaranya adalah di bawah ini.

Menurut Polaritasnya

– Kapasitor Polar
Memiliki polaritas (+) dan (-).
Dalam pemasangannya harus diperhatikan polaritasnya dan tidak boleh dipasang terbalik. Pada bodynya terdapat tanda polaritasnya untuk menandai kaki yang berpolaritas (+) atau (-).

– Kapasitor Non Polar(Bipolar Capasitor)
Jenis kapasitor ini bisa dipasang bolak-balik.

Menurut Bahan Pembuatannya

Kapasitor pada dasarnya adalah 2 buah lempeng logam(dielectric) yang dipisahkan oleh sebuah bahan isulator. Nah,bahan isulator inilah yg menentukan nama kapasitor tersebut.

Menurut bahan pembuatannya jenis2 kapasitor adalah :
– Kapasitor Elektrolit → isulatornya dibuat dari bahan elektrolit
– Kapasitor Mika → bahan isulatornya dibuat dari mika
– Kapasitor Udara → bahan isulatornya dibuat dari udara.
– Kapasitor Kertas,tantalum,milar,dsb.

Menurut Ketetapan Nilainya

– Kapasitor Tetap/permanen
Nilai kapasitasnya tidak bisa diubah-ubah.
– Kapasitor Variable atau sering juga disebut VC atau Varco (variable capasitor)
Kapasitor jenis ini bisa kita ubah-ubah nilainya.
Fungsi kapasitor adalah untuk menyimpan arus/tegangan listrik. Untuk arus DC kapasitor berfungsi sebagai isulator/penahan arus listrik, sedangkan untuk arus AC berfungsi sebagai konduktor/melewatkan arus listrik.
Dalam penerapannya kapasitor digunakan sebagai filter/penyaring,perata tegangan DC pada pengubah AC to DC,pembangkit gelombang ac atau oscilator dsb.
Nilai kapasitor dapat kita lihat pada tulisan yang terdapat pada body-nya, misalnya 10 uF/16 V artinya nilai kapasitor itu adalah 10 mikro Farad dan bisa bekerja pada tegangan maximal 16 V,jika melebihi 16 V maka kapasitor ini akan mengalami ‘break down’ alias ko’it:-).
Farad adalah satuan nilai kapasitas dari kapasitor.
1 uF → 1 mikro Farad = 1 x 10 pangkat (-6) Farad = 0.000001 Farad
1 nF → 1 nano farad = 1 x 10 pangkat (-9) Farad
1 pF → 1 piko Farad = 1 x 10 pangkat (-12) Farad

# Kode Angka Pada Kapasitor

Untuk kapasitor yang nilai kapasitasnya di bawah 1 uF biasanya nilai kapasitasnya dituliskan dalam kode angka.
Contoh :
1. 104 → 10 x 10 pangkat 4 (dalam satuan piko Farad) = 100000 pF atau 100 nF atau 0.1 uF
2. 222 → 22 x 10 pangkat 2 (pF) = 2200 pF atau 2.2 nF
* caranya adalah kita tulis ulang 2 angka pertama,kemudian kita kalikan dengan 10 pangkat angka terakhirnya.
3. 4n7 → 4.7 nano Farad
4. 2p5 → 2.5 piko Farad
Kapasitor yang bernilai di bawah 1 uF umumnya adalah jenis non polar,kecuali yang jenis elektrolit.

KAPASITOR (KONDENSATOR)

Kapasitor (Kondensator) yang dalam rangkaian elektronika dilambangkan dengan huruf “C” adalah suatu alat yang dapat menyimpan energi/muatan listrik di dalam medan listrik, dengan cara mengumpulkan ketidakseimbangan internal dari muatan listrik. Kapasitor ditemukan oleh Michael Faraday (1791-1867). Satuan kapasitor disebut Farad (F). Satu Farad = 9 x 1011 cm2 yang artinya luas permukaan kepingan tersebut.

Struktur sebuah kapasitor terbuat dari 2 buah plat metal yang dipisahkan oleh suatu bahan dielektrik. Bahan-bahan dielektrik yang umum dikenal misalnya udara vakum, keramik, gelas dan lain-lain. Jika kedua ujung plat metal diberi tegangan listrik, maka muatan-muatan positif akan mengumpul pada salah satu kaki (elektroda) metalnya dan pada saat yang sama muatan-muatan negatif terkumpul pada ujung metal yang satu lagi.
Muatan positif tidak dapat mengalir menuju ujung kutub negatif dan sebaliknya muatan negatif tidak bisa menuju ke ujung kutub positif, karena terpisah oleh bahan dielektrik yang non-konduktif. Muatan elektrik ini tersimpan selama tidak ada konduksi pada ujung-ujung kakinya. Di alam bebas, phenomena kapasitor ini terjadi pada saat terkumpulnya muatan-muatan positif dan negatif di awan.

Fungsi Kapasitor

Fungsi penggunaan kapasitor dalam suatu rangkaian :
1. Sebagai kopling antara rangkaian yang satu dengan rangkaian yang lain (pada PS = Power Supply)
2. Sebagai filter dalam rangkaian PS
3. Sebagai pembangkit frekuensi dalam rangkaian antenna
4. Untuk menghemat daya listrik pada lampu neon
5. Menghilangkan bouncing (loncatan api) bila dipasang pada saklar

Tipe Kapasitor

Kapasitor terdiri dari beberapa tipe, tergantung dari bahan dielektriknya. Untuk lebih sederhana dapat dibagi menjadi 3 bagian, yaitu kapasitor electrostatic, electrolytic dan electrochemical.

• Kapasitor Electrostatic

Kapasitor electrostatic adalah kelompok kapasitor yang dibuat dengan bahan dielektrik dari keramik, film dan mika. Keramik dan mika adalah bahan yang popular serta murah untuk membuat kapasitor yang kapasitansinya kecil. Tersedia dari besaran pF sampai beberapa µF, yang biasanya untuk aplikasi rangkaian yang berkenaan dengan frekuensi tinggi. Termasuk kelompok bahan dielektrik film adalah bahan-bahan material seperti polyester (polyethylene terephthalate atau dikenal dengan sebutan mylar), polystyrene, polyprophylene, polycarbonate, metalized paper dan lainnya.

Mylar, MKM, MKT adalah beberapa contoh sebutan merek dagang untuk kapasitor dengan bahan-bahan dielektrik film. Umumnya kapasitor kelompok ini adalah non-polar.

• Kapasitor Electrolytic

Kelompok kapasitor electrolytic terdiri dari kapasitor-kapasitor yang bahan dielektriknya adalah lapisan metal-oksida. Umumnya kapasitor yang termasuk kelompok ini adalah kapasitor polar dengan tanda + dan – di badannya. Mengapa kapasitor ini dapat memiliki polaritas, adalah karena proses pembuatannya menggunakan elektrolisa sehingga terbentuk kutub positif anoda dan kutub negatif katoda.

Telah lama diketahui beberapa metal seperti tantalum, aluminium, magnesium, titanium, niobium, zirconium dan seng (zinc) permukaannya dapat dioksidasi sehingga membentuk lapisan metal-oksida (oxide film). Lapisan oksidasi ini terbentuk melalui proses elektrolisa, seperti pada proses penyepuhan emas. Elektroda metal yang dicelup ke dalam larutan elektrolit (sodium borate) lalu diberi tegangan positif (anoda) dan larutan electrolit diberi tegangan negatif (katoda). Oksigen pada larutan electrolyte terlepas dan mengoksidasi permukaan plat metal. Contohnya, jika digunakan Aluminium, maka akan terbentuk lapisan Aluminium-oksida (Al2O3) pada permukaannya.
Dengan demikian berturut-turut plat metal (anoda), lapisan-metal-oksida dan electrolyte (katoda) membentuk kapasitor. Dalam hal ini lapisan-metal-oksida sebagai dielektrik.
Bahan electrolyte pada kapasitor tantalum ada yang cair tetapi ada juga yang padat. Disebut electrolyte padat, tetapi sebenarnya bukan larutan electrolit yang menjadi elektroda negatif-nya, melainkan bahan lain yaitu manganese-dioksida. Dengan demikian kapasitor jenis ini bisa memiliki kapasitansi yang besar namun menjadi lebih ramping dan mungil. Selain itu karena seluruhnya padat, maka waktu kerjanya (lifetime) menjadi lebih tahan lama. Kapasitor tipe ini juga memiliki arus bocor yang sangat kecil Jadi dapat dipahami mengapa kapasitor Tantalum menjadi relatif mahal.

• Kapasitor Electrochemical

Satu jenis kapasitor lain adalah kapasitor electrochemical. Termasuk kapasitor jenis ini adalah battery dan accu. Pada kenyataannya battery dan accu adalah kapasitor yang sangat baik, karena memiliki kapasitansi yang besar dan arus bocor (leakage current) yang sangat kecil. Tipe kapasitor jenis ini juga masih dalam pengembangan untuk mendapatkan kapasitansi yang besar namun kecil dan ringan, misalnya untuk aplikasi mobil elektrik dan telepon selular.

Pemasangan Kapasitor

Kapasitor yang akan digunakan untuk memperkecil atau memperbaiki pf penempatannya ada dua cara :
1. Terpusat kapasitor ditempatkan pada:
a. Sisi primer dan sekunder transformator
b. Pada bus pusat pengontrol
2. Cara terbatas kapasitor ditempatkan
a. Feeder kecil
b. Pada rangkaian cabang
c. Langsung pada beban

Perawatan Kapasitor

Kapasitor yang digunakan untuk memperbaiki pf supaya tahan lama tentunya harus dirawat secara teratur. Dalam perawatan itu perhatian harus dilakukan pada tempat yang lembab yang tidak terlindungi dari debu dan kotoran. Sebelum melakukan pemeriksaan pastikan bahwa kapasitor tidak terhubung lagi dengan sumber. Kemudian karena kapasitor ini masih mengandung muatan berarti masih ada arus/tegangan listrik maka kapasitor itu harus dihubung singkatkan supaya muatannya hilang. Adapun jenis pemeriksaan yang harus dilakukan meliputi :
• Pemeriksaan kebocoran
• Pemeriksaan kabel dan penyangga kapasitor
• Pemeriksaan isolator

Demikian pembahasan mengenai kapasitor. Semoga bermanfaat bagi kita semua.
