Pengertian Integrated Circuit, Jenis - Jenis Integrated Circuit dan Keuntungan serta Kelemahan Integrated Circuit

 Integrated Circuit (IC)

DUNIA PEMBANGKIT LISTRIK - Pada kesempatan kali ini duniapembangkitlistrik.com akan mengajak Anda untuk membahas mangenai IC (Integrated Circuit). Baiklah, berikut penjelasannya. Selamat membaca.

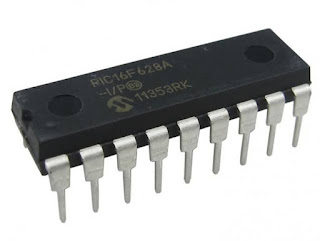

Integrated Circuit atau disingkat dengan IC adalah Komponen Elektronika Aktif yang terdiri dari gabungan ratusan, ribuan bahkan jutaan Transistor, Dioda, Resistor dan Kapasitor yang diintegrasikan menjadi suatu Rangkaian Elektronika dalam sebuah kemasan kecil.

Bahan utama yang membentuk sebuah Integrated Circuit (IC) adalah Bahan Semikonduktor. Silicon merupakan bahan semikonduktor yang paling sering digunakan dalam Teknologi Fabrikasi Integrated Circuit (IC). Dalam bahasa Indonesia, Integrated Circuit atau IC ini sering diterjemahkan menjadi Sirkuit Terpadu.

Sejarah Singkat IC (Integrated Circuit)

Teknologi Integrated Circuit (IC) atau Sirkuit Terpadu ini pertama kali diperkenalkan pada tahun 1958 oleh Jack Kilby yang bekerja untuk Texas Instrument, setengah tahun kemudian Robert Noyce berhasil melakukan fabrikasi IC dengan sistem interkoneksi pada sebuah Chip Silikon. Integrated Circuit (IC) merupakan salah satu perkembangan Teknologi yang paling signifikan pada abad ke 20.

Sebelum ditemukannya IC, peralatan Elektronik saat itu umumnya memakai Tabung Vakum sebagai komponen utama yang kemudian digantikan oleh Transistor yang memiliki ukuran yang lebih kecil. Tetapi untuk merangkai sebuah rangkaian Elektronika yang rumit dan kompleks, memerlukan komponen Transistor dalam jumlah yang banyak sehingga ukuran perangkat Elektronika yang dihasilkannya pun berukuran besar dan kurang cocok untuk dapat dibawa berpergian (portable).

Teknologi IC (Integrated Circuit) memungkinkan seorang perancang Rangkaian Elektronika untuk membuat sebuah peralatan Elektronika yang lebih kecil, lebih ringan dengan harga yang lebih terjangkau. Konsumsi daya listrik sebuah IC juga lebih rendah dibanding dengan Transistor. Oleh karena itu, IC (Integrated Circuit) telah menjadi komponen Utama pada hampir semua peralatan Elektronika yang kita gunakan saat ini.

Tanpa adanya Teknologi IC (Integrated Circuit) mungkin saat ini kita tidak dapat menikmati peralatan Elektronika Portable seperti Handphone, Laptop, MP3 Player, Tablet PC, Konsol Game Portable, Kamera Digital dan peralatan Elektronika yang bentuknya kecil dan dapat dibawa bepergian kemana-mana.


JENIS-JENIS IC


TTL(Transistor transistor Logic)

IC yang paling banyak digunakan secara luas saat ini adalah IC digital yang dipergunakan untuk peralatan komputer, kalkulator dan system kontrol elektronik. IC digital bekerja dengan dasar pengoperasian bilangan Biner Logic(bilangan dasar 2) yaitu hanya mengenal dua kondisi saja 1(on) dan 0(off).
Jenis IC digital terdapat 2(dua) jenis yaitu TTL dan CMOS. Jenis IC-TTL dibangun dengan menggunakan transistor sebagai komponen utamanya dan fungsinya dipergunakan untuk berbagai variasi Logic, sehingga dinamakan Transistor. Transistor Logic Dalam satu kemasan IC terdapat beberapa macam gate(gerbang) yang dapat melakukan berbagai macam fungsi logic seperti AND,NAND,OR,NOR,XOR serta beberapa fungsi logic lainnya seperti Decoder, Encoder, Multiflexer dan Memory sehingga pin (kaki) IC jumlahnya banyak dan bervariasi ada yang 8,14,16,24 dan 40. Pada gambar diperlihatkan IC dengan gerbang NAND yang mengeluarkan output 0 atau 1 tergantung kondisi kedua inputnya.

IC TTL dapat bekerja dengan diberi tegangan 5 Volt.

IC- CMOS

Selain TTL, jenis IC digital lainnya adalah C-MOS (Complementary with MOSFET) yang berisi rangkaian yang merupakan gabungan dari beberap komponen MOSFET untuk membentuk gate-gate dengan fungsi logic seperti halnya IC-TTL. Dalam satu kemasan IC C-MOS dapat berisi beberapa macam gate(gerbang) yang dapat melakukan berbagai macam fungsi logic seperti AND,NAND,OR,NOR,XOR serta beberapa fungsi logic lainnya seperti Decoders, Encoders, Multiflexer dan Memory.
Pada gambar diperlihatkan IC dengan gerbang NOR yang mengeluarkan output 0 atau 1 tergantung kondisi kedua inputnya.

IC C-MOS dapat bekerja dengan tegangan 12 Volt.

IC Linear (Linear IC's)

Perbedaan utama dari IC Linear dengan Digital ialah fungsinya, dimana IC digital beroperasi dengan menggunakan sinyal kotak (square) yang hanya ada dua kondisi yaitu 0 atau 1 dan berfungsi sebagai switch/saklar, sedangkan IC linear pada umumnya menggunakan sinyal sinusoida dan berfungsi sebagai amplifier(penguat). IC linear tidak melakukan fungsi logic seperti halnya IC-TTL maupun C-MOS dan yang paling populer IC linier didesain untuik dikerjakan sebagai penguat tegangan.

Dalam kemasan IC linier terdapat rangkaian linier, diman kerja rangkaiannya akan bersifat proporsional atau akan mengeluarkan output yang sebanding dengan inputnya. Salah satu contoh IC linear adalah jenis Op-Amp.


Aplikasi dan Fungsi IC (Integrated Circuit)

Berdasarkan Aplikasi dan Fungsinya, IC (Integrated Circuit) dapat dibedakan menjadi IC Linear, IC Digital dan juga gabungan dari keduanya.

IC Linear

IC Linear atau disebut juga dengan IC Analog adalah IC yang pada umumnya berfungsi sebagai :
  • Penguat Daya (Power Amplifier)
  • Penguat Sinyal (Signal Amplifier)
  • Penguat Operasional (Operational Amplifier / Op Amp)
  • Penguat Sinyal Mikro (Microwave Amplifier)
  • Penguat RF dan IF (RF and IF Amplifier)
  • Voltage Comparator
  • Multiplier
  • Penerima Frekuensi Radio (Radio Receiver)
  • Regulator Tegangan (Voltage Regulator)

IC Digital

IC Digital pada dasarnya adalah rangkaian switching yang tegangan Input dan Outputnya hanya memiliki 2 (dua) level yaitu “Tinggi” dan “Rendah” atau dalam kode binary dilambangkan dengan “1” dan “0”.

IC Digital pada umumnya berfungsi sebagai :
  • Flip-flop
  • Gerbang Logika (Logic Gates)
  • Timer
  • Counter
  • Multiplexer
  • Calculator
  • Memory
  • Clock
  • Microprocessor (Mikroprosesor)
  • Microcontroller
Hal yang perlu dingat bahwa IC (Integrated circuit) merupakan Komponen Elektronika Aktif yang sensitif terhadap pengaruh Electrostatic Discharge (ESD). Jadi, diperlukan penanganan khusus untuk mencegah terjadinya kerusakan pada IC tersebut.

Kelebihan dan Keterbatasan IC (Integrated Circuit)

Meskipun memiliki banyak kelebihan dan memegang peranan yang sangat penting dalam perkembangan Teknologi dan industri Elektronika, Integrated Circuit atau IC juga memiliki berbagai keterbatasan ataupun kelemahan yang tentunya memerlukan Komponen Elektronika lainnya sebagai pendukung agar Rangkaian yang dirancang tersebut memenuhi kebutuhan dan fungsi yang diinginkan.
Sebagai salah satu contohnya, Integrated Circuit (IC) merupakan komponen Elektronika yang hanya dapat beroperasi di tegangan yang rendah (misalnya 5V ataupun 12V).

Oleh karena itu, jika sumber tegangannya lebih tinggi daripada yang ditentukan, maka diperlukan Adaptor ataupun rangkaian khusus untuk menurunkan tegangan dan arus listriknya. Pada umumnya, kita dapat menemukan Adaptor sebagai penurun tegangan pada Laptop ataupun Handphone, Power supply yang mengkonversikan tegangan 220V agar dapat menyediakan sumber tegangan 5V untuk Motherboard dan Processor Komputer. Disamping itu, kita juga dapat menemukan banyak komponen Elektronika pendukung lainnya disekitar Komponen IC (Integrated Circuit) yang salah satu fungsinya adalah untuk memberikan sumber tegangan dan arus yang cocok untuk mengoperasikan IC.

Berikut ini adalah beberapa Kelebihan dan keterbatasan Integrated Circuit atau IC :

Keunggulan / kelebihan IC (Integrated Circuit)

  1. Berukuran Kecil.
  2. Lebih Ringan.
  3. Harga lebih murah  karena dapat diproduksi dalam jumlah yang banyak dan serentak dalam 1 (satu) wafer.
  4. Lebih handal karena tidak memerlukan hubungan solder dan interkoneksi yang sangat sedikit di dalam Internal komponen IC.
  5. Mengkonsumsi daya listrik yang lebih kecil, hal ini dikarenakan ukuran IC yang kecil sehingga pemakaian daya listrik pun lebih kecil.
  6. Lebih mudah diganti dan troubleshooting (perbaikan) jika terjadi kerusakan pada rangkaian Elektronika.
  7. Cocok untuk operasi sinyal rendah.
  8. Dapat melakukan fungsi yang lebih kompleks dan rumit.

Kelemahan / Keterbatasan IC (Integrated Circuit)

  1. Tidak dapat menghasilkan daya yang tinggi.
  2. Hanya dapat beroperasi di tegangan rendah.
  3. Memerlukan penanganan yang lebih hati-hati, IC tidak tahan terhadap penanganan yang kasar serta sangat sensitif dengan Electrostatic Discharge (ESD).
  4. Tidak tahan terhadap Suhu yang tinggi. Oleh karena itu, memerlukan ventilasi ataupun kipas dan Heatsink untuk membantu menurunkan suhu di sekitar IC.
  5. Tidak tahan terhadap tegangan tinggi yang berlebihan (Toleransi Tegangan sangat kecil dan terbatas) karena dapat merusak komponen internal IC. Untuk mengetahui Karakteristik ataupun tegangan IC yang cocok, diperlukan Datasheet dari Produsen IC dalam merancang (design) Rangkaian Elektronika.
  6. Memerlukan koneksi luar ke komponen Induktor dan Transformator (Trafo) untuk melakukan fungsi-fungsi yang berkaitan dengan Induksi dan Elektromagnetik. Hal ini dikarenakan Teknologi IC saat ini belum memungkinkan untuk meng-integrasi-kan Induktor dan Transformator ke dalam Internal IC.
  7. Memerlukan koneksi luar ke komponen Kapasitor untuk nilai kapasitansi yang lebih dari 30pF.

Demikian pembahasan mengenai integrated circuit (IC). Semoga bermanfaat bagi kita semua.
