Pengertian Adaptor dan Komponen - Komponen Terdapat Pada Adaptor (Pencatu Daya)

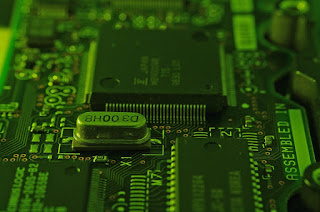

Papan PCB

DUNIA PEMBANGKIT LISTRIK - Pada kesempatan kali ini duniapembangkitlistrik.com akan mengajak Anda untuk membahas seputar adaptor dan komponennya. Baiklah, berikut penjelasannya. Selamat membaca.

Adaptor adalah sebuah alat yang digunakan untuk menurunkan tegangan listrik dan mengubah tegangan listrik AC (Alternating Current) menjadi tegangan listrik DC (Direct Current).

Secara garis besar, pencatu daya listrik dibagi menjadi dua macam, yaitu pencatu daya tak distabilkan dan pencatu daya distabilkan. Pencatu daya tak distabilkan merupakan jenis pencatu daya yang paling sederhana. Pada pencatu daya jenis ini, tegangan maupun arus keluaran dari pencatu daya tidak distabilkan, sehingga berubah-ubah sesuai keadaan tegangan masukan dan beban pada keluaran.

Pencatu daya jenis ini biasanya digunakan pada peranti elektronika sederhana yang tidak sensitif akan perubahan tegangan. Pencatu jenis ini juga banyak digunakan pada penguat daya tinggi untuk mengkompensasi lonjakan tegangan keluaran pada penguat.

Pencatu daya distabilkan pencatu jenis ini menggunakan suatu mekanisme lolos balik untuk menstabilkan tegangan keluarannya, bebas dari variasi tegangan masukan, beban keluaran, maupun dengung. Ada dua jenis yang digunakan untuk menstabilkan tegangan keluaran, antara lain:

Pencatu daya linier

Merupakan jenis pencatu daya yang umum digunakan. Cara kerja dari pencatu daya ini adalah mengubah tegangan AC menjadi tegangan AC lain yang lebih kecil dengan bantuan Transformator. Tegangan ini kemudian disearahkan dengan menggunakan rangkaian penyearah tegangan, dan di bagian akhir ditambahkan kondensator sebagai penghalus tegangan sehingga tegangan DC yang dihasilkan oleh pencatu daya jenis ini tidak terlalu bergelombang.

Selain menggunakan diode sebagai penyearah, rangkaian lain dari jenis ini dapat menggunakan regulator tegangan linier sehingga tegangan yang dihasilkan lebih baik daripada rangkaian yang menggunakan dioda. Pencatu daya jenis ini biasanya dapat menghasilkan tegangan DC yang bervariasi antara 0 - 60 Volt dengan arus antara 0 - 10 Ampere.

Pencatu daya Sakelar

Pencatu daya jenis ini menggunakan metode yang berbeda dengan pencatu daya linier. Pada jenis ini, tegangan AC yang masuk ke dalam rangkaian langsung disearahkan oleh rangkaian penyearah tanpa menggunakan bantuan transformer.

Cara menyearahkan tegangan tersebut adalah dengan menggunakan frekuensi tinggi antara 10KHz hingga 1MHz, dimana frekuensi ini jauh lebih tinggi daripada frekuensi AC yang sekitar 50Hz. Pada pencatu daya sakelar biasanya diberikan rangkaian umpan balik agar tegangan dan arus yang keluar dari rangkaian ini dapat dikontrol dengan baik (Shrader, 1991,hal:200-201).

Dalam komponen atau beberapa alat elektronika ada bagian yang disebut sebagai catu daya. Catu daya adalah bagian dari setiap perangkat elektronika yang berfungsi sebagai sumber tenaga. Catu daya sebagai sumber tenaga dapat berasal dari ;baterai , accu , solar cell dan adaptor. Komponen ini akan mencatu tegangan sesuai dengan tegangan yang diperlukan oleh rangkaian elektronika (Annonim, 2009: 12).


Komponen – komponen Adaptor

Adaptor terdiri dari komponen-komponen yang berfungsi sesuai bagiannya, seperti yang tertera di bawah ini.

Power Supply

Semua peralatan elektronika menggunakan sumber tenaga untuk beroperasi ,sumber tenaga tersebut bermacam-macam ada yang dari baterai, aki ,ada juga yang langsung menggunakan tegangan listrik jala-jala PLN. Untuk konsumsi tegangan yang berasal dari tegangan listrik untuk alat-alat elektronika tertentu tidak bisa langsung dikonsumsi akan tetapi harus disesuaikan dengan tegangan yang diperlukan oleh peralatan tersebut.

Penyesuaian tegangan ini dilakukan oleh sebuah alat yang dinamakan Power Supply atau adaptor. Pada dasarnya Power Supply termasuk dari bagian power conversion.

Power conversion terdiri dari tiga macam :
a) AC/DC Power Supply
b) DC/DC converter
c) DC/AC inverter

Power supply untuk PC sering juga disebut PSU (Power Supply Unit) PSU termasuk power conversion AC/DC. Fungsi utamanya mengubah listrik arus bolak balik (AC) yang tersedia dari aliran listrik (di Indonesia, PLN) menjadi arus listrik searah (DC) yang dibutuhkan oleh komponen pada PC.


Dioda

Dioda adalah semikonduktor yang terdiri dari persambungan (junction) P-N.Sifat diode yaitu dapat menghantarkan arus pada tegangan maju dan menghambat arus pada tegangan balik. Dalam elektronika, dioda adalah komponen aktif bersaluran dua (diode termionik mungkin memiliki saluran ketiga sebagai pemanas). Sifat kesearahan yang dimiliki sebagian besar jenis dioda seringkali disebut karakteristik menyearahkan.

Fungsi paling umum dari dioda adalah untuk memperbolehkan arus listrik mengalir dalam suatu arah (disebut kondisi panjar maju) dan untuk menahan arus dari arah sebaliknya (disebut kondisi panjar mundur). Ketika dioda diberi tegangan positif maka potensial positif yang ada pada plate akan menarik elektron yang baru saja terlepas dari katoda oleh karena emisi thermionic, pada situasi inilah arus listrik baru akan terjadi. Seberapa besar arus listrik yang akan mengalir tergantung daripada besarnya tegangan positif yang dikenakan pada plate.

Semakin besar tegangan plate akan semakin besar pula arus listrik yang akan mengalir. Oleh karena sifat dioda yang seperti ini yaitu hanya dapat mengalirkan arus listrik pada situasi tegangan tertentu saja, maka diode dapat digunakan sebagai penyearah arus listrik (rectifier). Pada kenyataannya memang dioda banyak digunakan sebagai penyearah tegangan AC menjadi tegangan DC pada rangkaian Elektronik.

Dioda sebagai salah satu komponen aktif sangat popular digunakan dalam rangkaian Elektronika, karena bentuknya sederhana dan penggunaannya sangat luas. Ada beberapa macam rangkaian dioda, diantaranya : penyearah setengah gelombang (Half-Wave Rectifier), penyearah gelombang penuh (Full-Wave Rectifier), rangkaian pemotong (Clipper), rangkaian penjepit (Clamper) maupun pengganda tegangan (Voltage Multiplier)


Elco (Electrolit Condensator)

Fungsi elco dalam suatu rangkaian elektronika yaitu di pakai untuk mengetahui nilai kapasitas sebuah elco didalam satuan uf (mikro farad). Fungsi elco biasanya sering disebut sebagai kapasitor polar. Dalam kapasitor polar mempunyai dua kutub yang berlainan pada setiap kakinya, sehingga didalam pemasangan komponen ini tidak bisa terbalik maupun salah didalam pemasangan.


Transformator Step Down

Transformator stepdown merupakan transformator yang digunakan untuk menurunkan tegangan. Transformator atau trafo adalah alat listrik melalui gandengan magnet memindahkan daya listrik dari suatu rangkaian ke rangkaian lainya dengan frekuensi yang sama. Tegangan dapat di naikan atau diturunkan sesuai dengan besar kecilnya arus yang mengalir dalam rangkaian.

Transformator adalah suatu alat listrik yang dapat memindahkan dan mengubah energi listrik dari satu atau lebih rangkaian listrik ke rangkaian listrik yang lain, melalui suatu gandengan magnet dan berdasarkan prinsip induksi-elektromagnet. Transformator digunakan secara luas, baik dalam bidang tenaga listrik maupun elektronika.

Penggunaan transformator dalam sistem tenaga listrik yaitu untuk menaikan tegangan dari pembangkit listrik, untuk ditransmisikan. Transformator juga dipakai untuk menurunkan tegangan listrik akan didistribusikan.

Dalam bidang elektronika, transformator digunakan antara lain sebagai gandengan impedansi antara sumber dengan beban, untuk memisahkan satu rangkain dari rangkaian yang lain; dan untuk menghambat arus searah sambil tetap melakukan atau mengalirkan arus bolak-balik antara rangkaian.

Berdasarkan frekuensi, transformator dapat dikelompokkan sebagai berikut :
1.      Frekuensidaya,50 - 60 kc/s
2.      Frekuensi pendengaran, 50 - 20kc/s
3.      Frekuensi radio, diatas 30 kc/s.

Dalam bidang elektronika pemakaian transformator dikelompokkan menjadi :
1.      Transformator inti besi
2.      Transformator inti feri
3.      Transformator inti udara


IC (Integrated Circuit)

Integrated circuit atau IC adalah komponen dasar yang terdiri dari resistor, transistor dan lain-lain.IC adalah komponen yang dipakai sebagai otak peralatan elektronika.

IC regulator rangkaian regulasi atau pengatur tegangan keluaran dari sebuah catu daya agar efek dari naik atau turunnya tegangan jala-jala tidak mempengaruhi tegangan catu daya sehingga menjadi stabil.
IC regulator digunakan untuk meregulasi tegangan, tegangan yang keluar setelah melalui IC regulator akan sesuai dengan jenis IC.

Misalkan IC 7805 maka tegangan yang keluar sebesar +5V.IC 7805 mempunyai arti 78 adalah menstabilkan tegangan positif.Sedangkan 05 adalah besarnya tegangan yang keluar sebesar +5V.

Sedangkan untuk IC 7905 mempunyai arti 79 adalah menstabilkan tegangan negatif dan 05 adalah besarnya tegangan yang keluar sebesar -5V.

Untuk mengetahui kaki pada IC regulator kita dapat melihat posisi IC, apabila pada IC tertera kode IC maka terhitung dari kiri ke kanan adalah kaki satu,dua dan tiga. Pada IC 78xx kaki satu adalah kaki input, kaki dua adalah kaki ground dan kaki tiga adalah kaki output. Sedangkan untuk IC79xx kaki satu adalah kaki ground, kaki dua adalah kaki input, kaki tiga adalah kaki output.


Baca juga : Pengertian Transformator step up dan step down


Papan PCB

Printed Circuit Board disingkat PCB adlaah sebuah papan yang digunakan untuk mendukung semua komponen-komponen elektronika yang berada diatasnya. Papan PCB juga memiliki jalur jalur konduktor yang terbuat dari tembaga dan berfungsi untuk menghubungkan antara satu komponen dengan komponen lainnya.


Kabel Tunggal

Digunakan untuk menghubungkanantara ujung-ujung kutub.


Soket

Yang dimaksud dengan Konektor (Connector) dalam Teknik Elektronika adalah suatu komponen Elektro-Mekanikal yang berfungsi untuk menghubungkan satu rangkaian elektronika ke rangkaian elektronika lainnya ataupun untuk menghubungkan suatu perangkat dengan perangkat lainnya.

Pada umumnya, Konektor terdiri Konektor Plug (male) dan Konektor Socket (female). Saat ini, terdapat banyak sekali jenis-jenis konektor dengan nama yang berbeda-beda dan untuk keperluan yang berbeda-beda juga. Selain konektor standar yang sering kita temui seperti konektor USB, Konektor BNC dan Konektor Koaksial, terdapat juga konektor yang dirancang khusus untuk dipasangkan di PCB untuk menghubungkan satu rangkaian PCB dengan rangkaian PCB lainnya.

Konektor ini sering disebut dengan Konektor PCB (PCB Connector). Terdapat banyak Bentuk dan jumlah Pin (kaki) Konektor PCB tergantung pada keperluan rangkaian PCB yang bersangkutan.


Demikian pembahasan mengenai adaptor dan komponen-komponennya. Semoga bermanfaat bagi kita semua.
